HBY系列立式水泥试件恒温水养护箱使用说明书
一、HBY系列立式水泥试件恒温水养护箱产品概述：
HBY型恒温水养护箱是在原基础上改制而成，改制后的养护箱内温度更均匀，温差更小，避免箱顶滴水等优点。产品按国家对水泥、混凝土及水泥制品等试样的新标准养护要求而设计制造的，它适用于水泥厂和建筑施工单位、公路桥梁工程单位以及有关科研质检部门对水泥、混凝土、水泥制品试样进行强度、定型性凝结时间作标准养护。
二、HBY系列立式水泥试件恒温水养护箱主要技术参数：
分辨率：0.1℃
控温精度：±0.5℃
电源电压：220V±10%50Hz
制冷功率：240W
加热功率：1500W
循环风机：48V10W

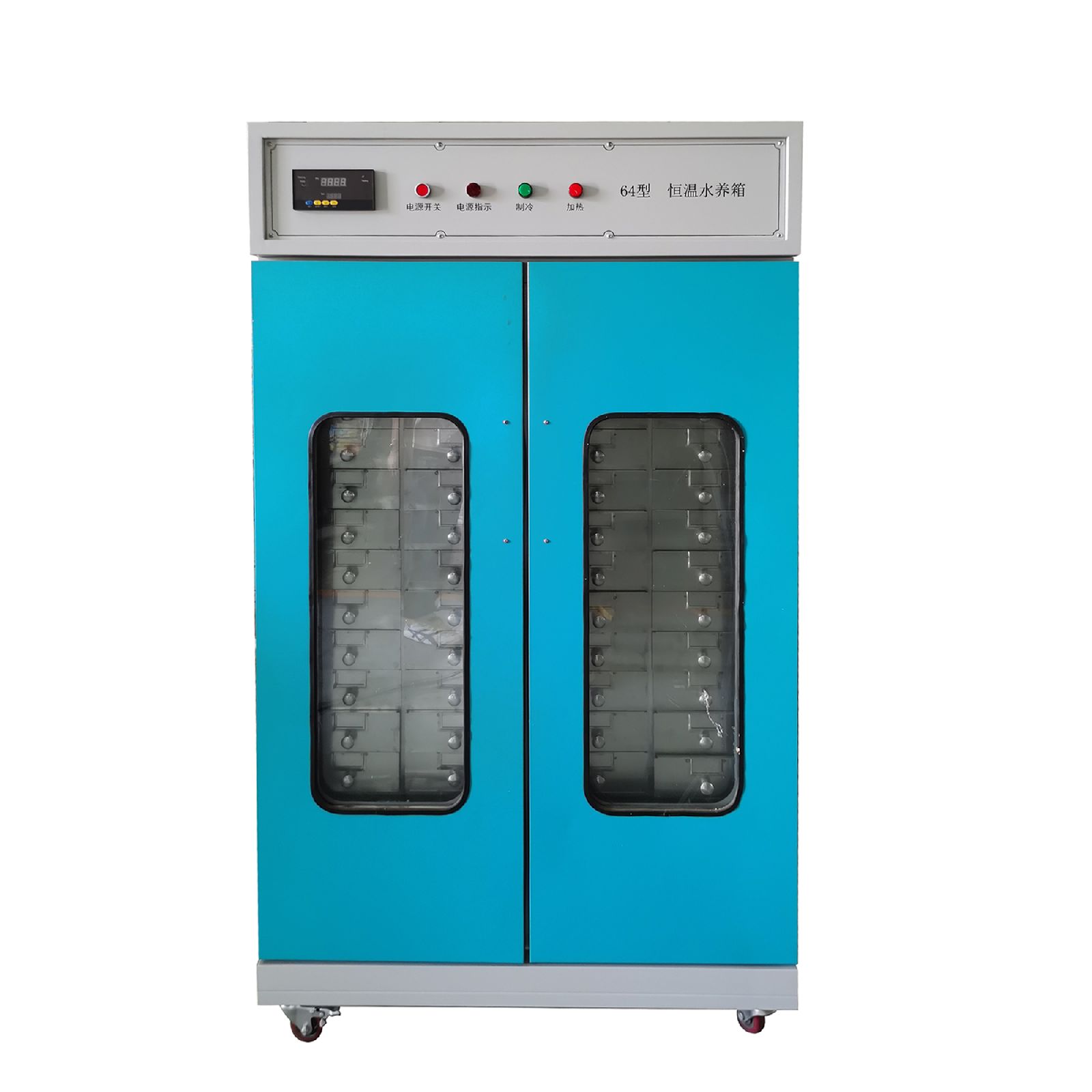

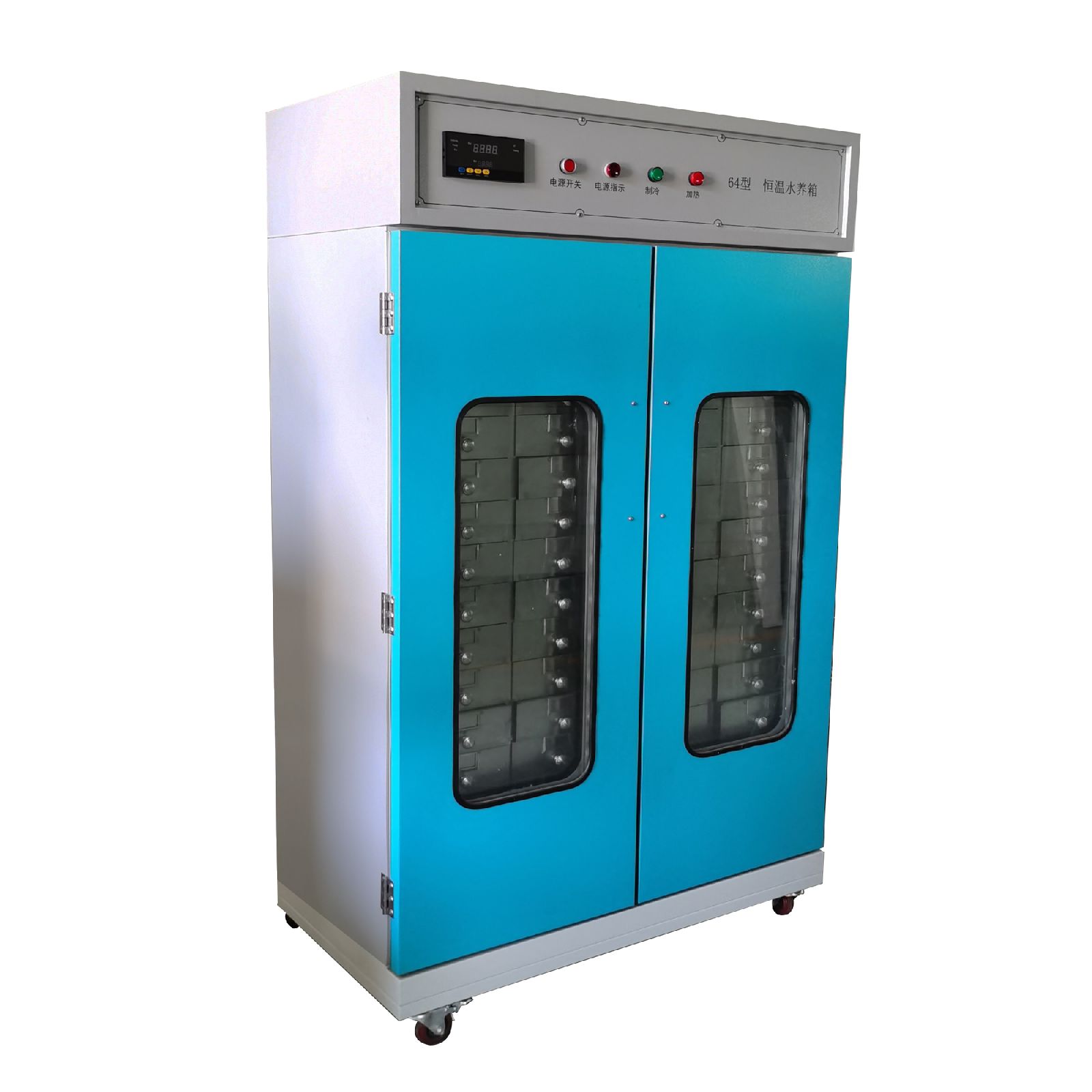

箱内尺寸：64型长980×宽400×高1385（mm)

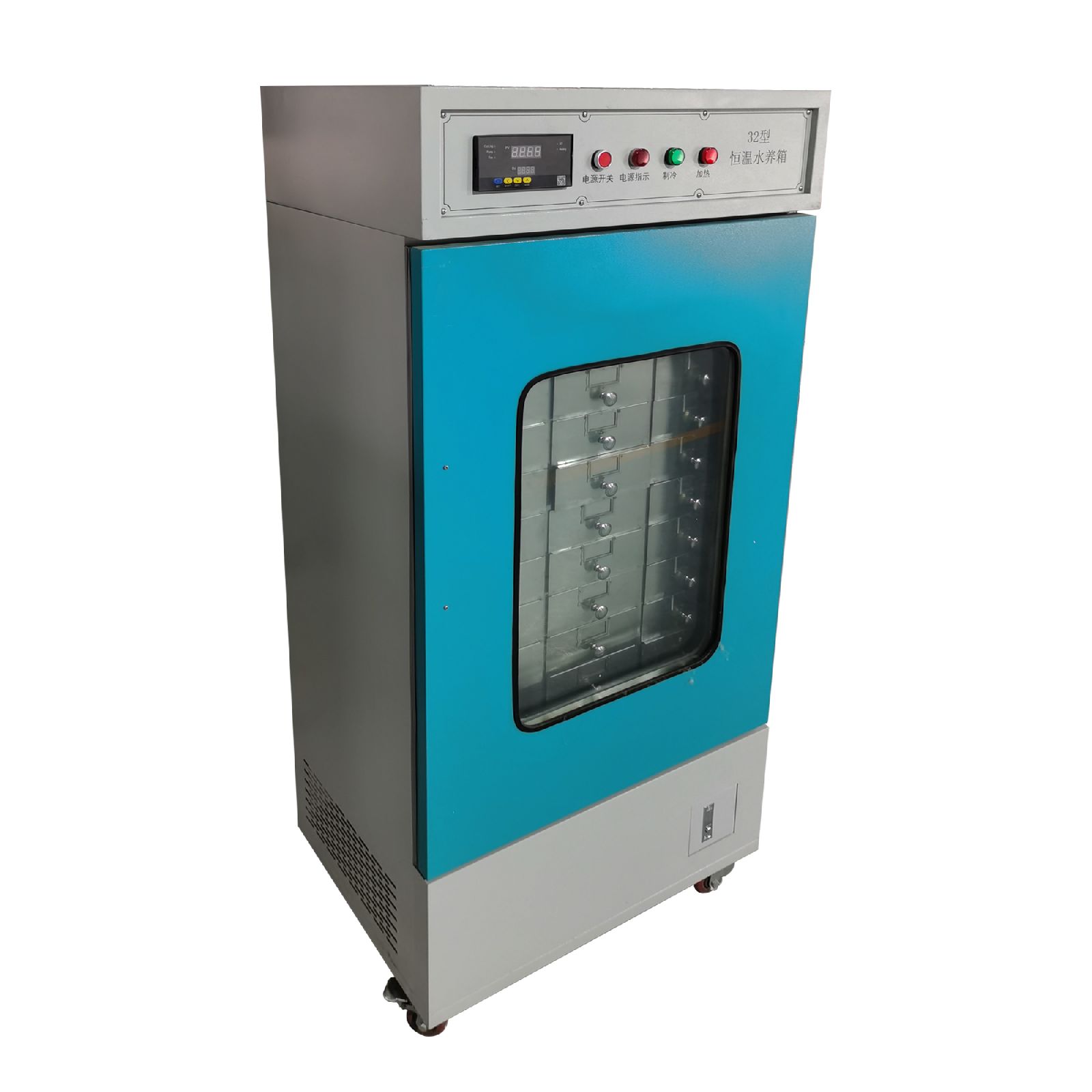

32型长670×宽420×高1060（mm)
外形尺寸：64型长1085×宽560×高1880（mm)
32型长780×宽550×高1730（mm)
三、HBY系列立式水泥试件恒温水养护箱工作原理与结构：
1、结构：
箱体由内、中、外三层组成，内胆采用不锈钢焊接而成，外壳采用优质镀锌板折弯及静电喷涂处理制作而成，具有美观大方，耐用等优点。中间隔层采用聚酯发泡材料保温。内置不锈钢架子可以放置水养盒60只（64型）、33只（32型），每只工作室可放置4×4×16试块1组（6块）。
2、温度控制采用集成电路上下温度双设定，能精确控制温度。
3、制冷系统采用压缩机制冷，管盘蒸发器，加热采用PTC新型材料加热器，该机采用外循环风道，将加热与制冷固定在风道内，再通过循环风机进行制冷、加热的能量交换循环，此设计避免了加热与制冷的直接辐射造成的箱内温度局部过高或过低的弊端，从而使箱内温差减更小，温度均匀性更好。
4、工作原理：当箱内温度高于设定温度时温控仪启动制冷系统工作进行降温，当箱内温度低于设定温度时温控仪启动加热系统进行加热，反复循环将箱内温度控制在设定的温度范围内。为了避免温控器继电器频繁动作，出厂前温度设定在上限20.5℃，下限19.5℃，使继电器动作范围在±0.5℃内变化。
五、HBY系列立式水泥试件恒温水养护箱仪表操作说明
1、操作面板的定义：
“”：【设定键】：进入、切换和退出参数设定状态或查看状态；
“”：【左移键】：左移选择所要操作的数据位，选中的数字闪烁提示；在测量状态下按此键进入第二功能菜单。
“”：【减小键】：用于参数设定状态下减小数值；
“”：【增大键】：用于参数设定状态下增加数值。
2、测量状态下LED显示：
上排显示测量值，下排显示设定值。数据显示格式为：4位数据000.0-999.9℃。
3、控制值设定：
在测量状态下，按下“”几秒后，进入控制值参数设定状态。
| 参数代号 |
含义 |
设置范围 |
默认值 |
| ST |
温度目标值 |
0.00-99.9℃ |
20.0℃ |
1、控制参数设定：在测量状态下，同时按下“”几秒后，进入控制值参数设定状态。
| 参数代号 |
含义 |
设置范围 |
默认值 |
| SCT |
温度修正值 |
0.00-9.99 |
0 |
| PL |
加热功率限制 |
100 |
100 |
| TL |
加热启动阀值 |
0.1-99.9℃ |
19.5℃备注1 |
| TLT |
加热停止阀值 |
0.1-99.9℃ |
19.7℃ |
| TH |
制冷启动阀值 |
0.1-99.9℃ |
20.5℃ |
| THT |
制冷停止阀值 |
0.1-99.9℃ |
20.3℃ |
| FDT |
风机工作延时 |
0--300S |
20S |
| FIT |
滤波值 |
0.01-0.05℃ |
0.01 |
备注：
制冷启动阀值≥制冷停止阀值≥加热停止阀值≥加热启动阀值：
超值自动退出设定状态：在参数值设定状态下。如长时间没有操作时。大约30S后仪表会因操作超时而自动返回正常测量状态。所设置参数无效。
六、HBY系列立式水泥试件恒温水养护箱使用说明:
1、将仪器置于通风干燥的环境下，背离墙10公分以上，安放平稳检查箱门开关是否灵活（如果电压不稳，请在养护箱电源前端加装220V、2.5KW稳压器）。
2、抽屉内加水至适当水位（试块应全浸在水中）。
3、将插头插入具有良好接地的220V插座中。
4、调节温控仪按钮设定所需要的数值。
5、按动电源，仪器随即进入工作状态。
七、HBY系列立式水泥试件恒温水养护箱注意事项：
1、仪器安放平稳、接地可靠。
2、工作时箱内不得断水。
3、当电源波动超过±10%时应使用稳压器。
4、任何情况下仪器倾斜不得超过45度。
八、常见故障及排除方法：
1、电源指示灯不亮，在确定外部电源正常的情况下，检查开关是否完好。
2、箱内温度低加热指示灯不亮，应检查仪表接触器是否有电，或接触器触点是否烧蚀，若指示灯亮而箱内温度低而不升温则说明加热器坏了。
3、箱内温度高制冷指示灯不亮，应检查温控仪与制冷系统连线是否脱落。若指示灯亮则检查压缩机过载保护器或启动器是否完好，检查正常仍不制冷，应检查压缩机是否漏氟或者压缩机烧坏进行更换。
4、箱内温差大，检查风机是否工作，若制冷或加热指示灯亮而风机不工作则风机损坏。
九、装箱单：
恒温水养护箱1台
使用说明书1份
产品合格证1份
保修卡1份
意见回馈书1份
