新标准灌砂法密度试验仪仪器设备
1、灌砂法密度试验仪,符合GB/T 50123-2019- 土工试验方法标准中原位密度灌砂法试验要求。
单位：（mm）

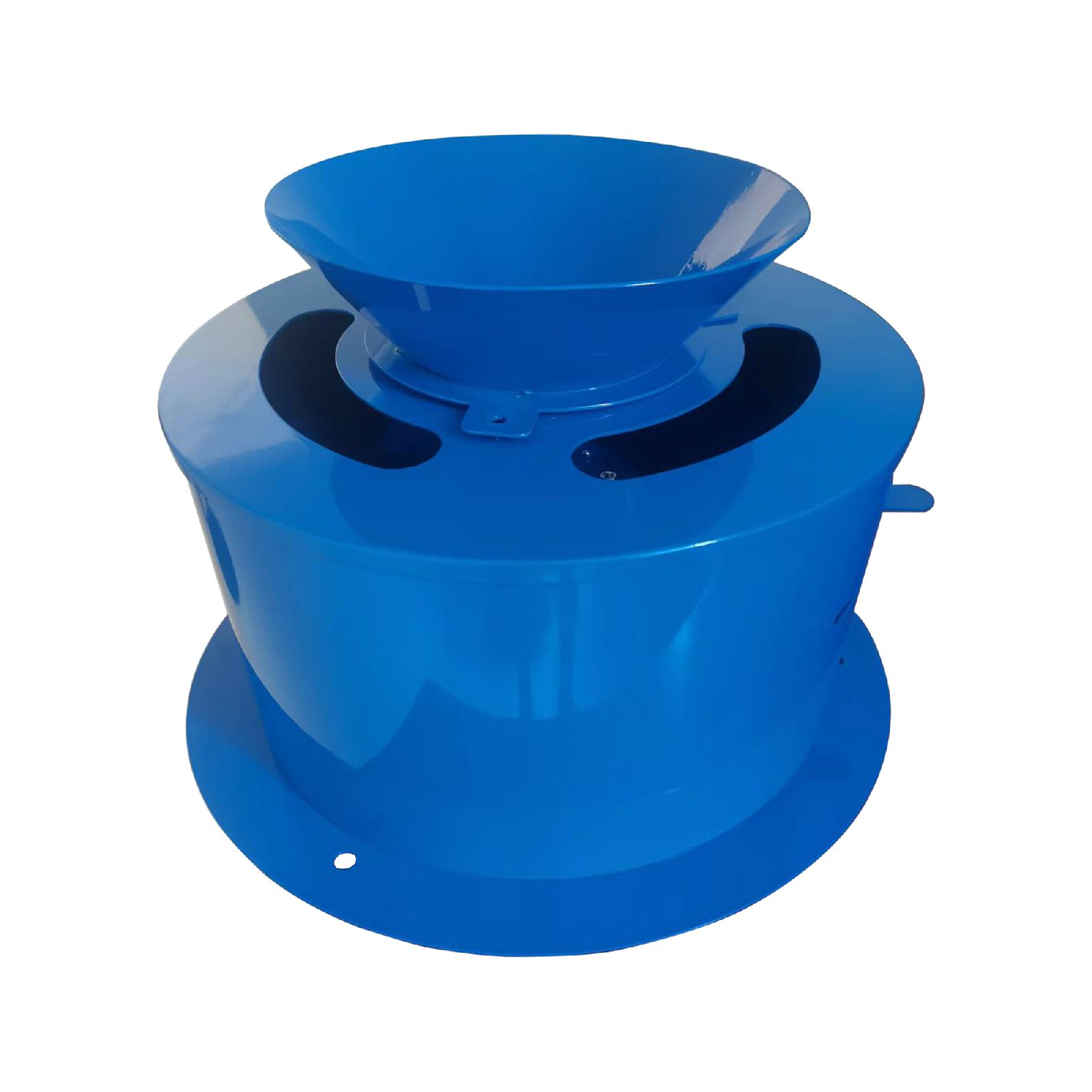

见图包括漏斗、漏斗架、防风筒、套环、附有3个固定器。
2、台秤（自配）：称量10kg，分度值5g；称量50kg，分度值10g。
3、量砂（自配）：粒径0.25～0.5mm干燥清洁标准砂10～40kg。
4、其他辅助（自配）：量砂容器（有盖）、直尺、铲土工具等。
5、新标准灌砂法密度试验仪操作步骤（用套环）
1、面积约40cm×40cm的一块地面铲平。检查填土压实密度时，应将表面未压实土层清除掉，并将压实土层铲去一部分（其深度视需要而定），使试坑底能达到规定的深度。
2、秤盛量砂的容器加量砂质量。按图所示，将仪器放在整平的地面上，用固定器将套环固定。将量砂经漏斗灌入套环内，待套环灌满后，拿掉漏斗、漏斗架及防风筒（无风可不用防风筒），用直尺刮平套环上砂面，使与套环边缘齐平。将刮下的量砂细心倒回量砂容器，不得丢失。称量砂容器加第1次剩余量砂质量。
3、将套环内的量砂取出，称量，倒回量砂容器内。环内量砂允许有少部分仍留在环内。
新标准灌砂法密度试验仪试坑尺寸与相应的*大粒径
| 试样*大粒径（mm） |
试坑尺寸 |
| 直径（mm） |
深度（mm） |
| 5（20） |
150 |
200 |
| 40 |
200 |
250 |
| 60 |
250 |
300 |
| 200 |
880 |
1000 |
4、在套环内挖试坑，其尺寸大致如表，挖坑时要特别小心，将已松动的试样全部取出。放入盛试样的容器内，将盖盖好，称容器加试样质量，并取代表性试样，测定含水率。
5、在套环上重新装上防风筒、漏斗架及漏斗。将量砂经漏斗灌入试坑内，量砂下落速度应大致相等，直至灌满套环。
6、取掉漏斗、漏斗架及防风筒，用直尺刮平套环上的砂面，使与套环边缘齐平。刮下的量砂全部倒回量砂容器内，不得丢失。称量砂容器加第2次剩余量砂质量。
注：量砂的湿度发生变化或混有杂质时，应充分风干过筛后再可使用；试坑中有较大孔隙时，量砂可能进入，应按试坑外形，松弛地放入一层柔软的纱布，然后再进行灌砂。
6、新标准灌砂法密度试验仪操作步骤（不用套环）
1、按本规程2.3.1的规定准备试验地点，在刮平的地面上按本规程表规定挖坑。
2、称盛量砂容器加量砂质量，在试坑上放置防风筒和漏斗，将量砂经漏斗灌入试坑内，量砂下落速度应大致相等，直至灌满试坑。
3、试坑灌满量砂后，去掉漏斗及防风筒，用直尺刮平量砂表面，使与原地面齐平，将多余的量砂倒回量砂容器，称量砂容器加剩余量砂质量。
4、新标准灌砂法密度试验仪计算
2.5.1 按下列两式计算湿密度及干密度。
1 用套环法：
（2.5.1—1）
2 不用套环法：
（2.5.1—2）
式中 ρ ——湿密度，g/cm3；
m1——量砂容器加原有量砂质量，g；
m2——量砂容器加第1次剩余量砂质量，g；
m3——从套环中取出的量砂质量，g；
m4——试样容器加试样质量（包括少量遗留砂质量），g；
m5——量砂容器加第2次剩余量砂质量，g；
m6——试样容器质量，g；
m7——量砂容器加剩余量砂质量，g；
ρn——往试坑内灌砂时量砂的平均密度，g/cm3。
ρn'——挖试坑前，往套环内灌砂时量砂的平均密度，g/cm3。计算至0.01g/cm3。
注：经量砂密度校验证明ρn与ρn'相差很小时，式中ρn'可用ρn代替。
2.5.2 按式（2.5.2）计算干密度：
（2.5.2）
式中 ρd——干密度，g/cm3；
ω——含水率，%；
其余符号见本规程（2.5.1）。
计算至0.01 g/cm3。
2.5.3 本试验需进行2次平行测定，取其算术平均值。
